現在要和大家分享的是在硅片表面沉積彩色功能薄膜 。由薄膜干涉原理可知，薄膜顏色的變化是由于不同波長（即不同顏色）的光發生干涉，導致不同顏色的光被增強或減弱。根據薄膜的厚度、折射率以及入射光的波長，可以計算干涉條紋的位置和顏色變化。由公式（2）可知，當薄膜的折射率保持不變，薄膜的顏色（即發生相長干涉的光波）與薄膜厚度直接相關，即：d= (2k -1)A/(4ncosθ)

(4)如圖3所示，根據薄膜干涉原理，采用反應磁控濺射法可在硅片表面沉積顏色可調的AlN薄膜[4]。當膜厚從57nm增加到68、82、106、123、150和 165nm，薄膜依次呈現紫、青、藍、綠、黃、橙和紅色(圖3(a))。這與以400、440、475、520、600、640和730nm為中心的相應反射光譜一致(圖3(b))。L*、a*和b*色度值與薄膜厚度的函數關系如圖3(c)所示。L*表示亮度，范圍從0到100。其中0表示黑色，100表示白色。L*越高，亮度越亮。a*介于綠色（-a）和紅色（+a）之間。b*介于藍色（-b）和黃色（+b）之間。當膜厚從57nm增加到106nm，L*從18.3增加到75.5；而a*則從39.6逐漸變化到-10.4。但b*從-30.9下降到-61.0，然后又上升到-0.8，表明薄膜的高亮度和對比度。然而，當厚度變?yōu)?65 nm時，L*降至46.1，這意味著亮度下降。有趣的是，當薄膜厚度增加到173、186、200、222、255、265和281nm時，又出現了紫色、青色、藍色、綠色、黃色、橙色和紅色[4]，這表明隨著膜厚的增加，薄膜顏色具有重復性。

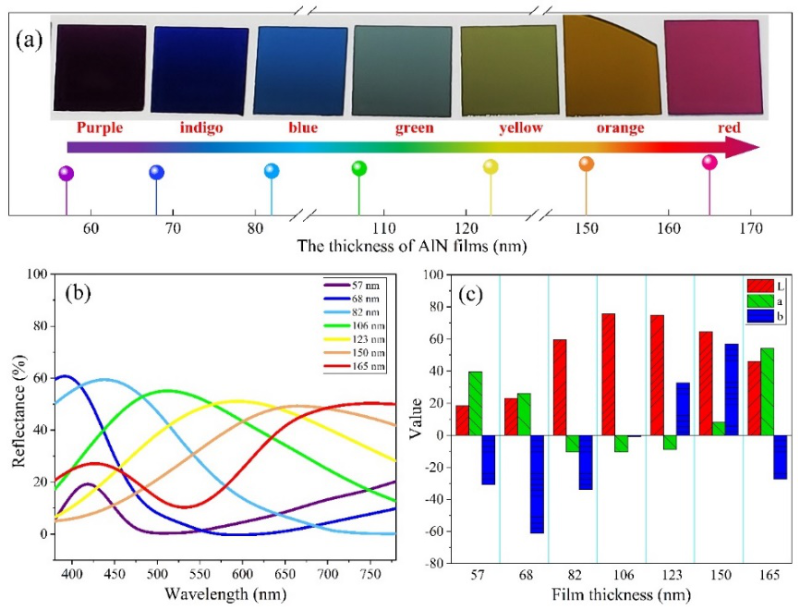

圖3. AlN薄膜的光學性能與膜厚的關系。(a)光學圖像；(b) 反射率和 (c) 色度值。

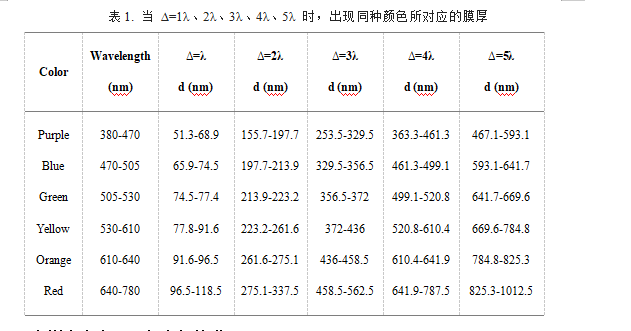

由公式（4），可以推導出光程差?=1λ、2λ、3λ、4λ和5λ時AlN彩色薄膜的理論厚度（表1）。但是，在? =1λ時，理論厚度與實際結果不一致，意味著此時的顏色并不完全符合相長干涉效應(公式（2）)。這是因為在AlN薄膜沉積初期，薄膜的生長主要受到基底的影響，薄膜生長不穩定，結晶度不高，導致入射光在薄膜中發生了部分散射，無法完全形成相長干涉。此時，AlN薄膜的顏色既有干涉效應，也有散射作用。

如表1所示，當 ?=2λ 時，黃、橙和紅色的理論薄膜厚度分別為223.2~261.6、261.6~275.1和275.1~337.5 nm。然而，當?=3λ時，紫色的理論薄膜厚度為253.5~329.5 nm。因此，黃、橙、紅和紫色的薄膜厚度存在重疊，導致薄膜中存在多個光波的競爭。表中數據還表明，在AlN薄膜的反射光譜中，同時產生三個反射峰的最小理論膜厚約為467nm。只要超過這個值，薄膜的顏色就可能涉及至少三種不同光波的組合。

1. 在鎂合金表面沉積彩色薄膜

通過大量實驗表明，硅片表面的AlN彩色薄膜可以移植到鎂合金表面[5]。如圖4(a)-(f)所示，在沉積AlN/Al雙層薄膜后，AlN/Al-AZ31B未顯示結構色，仍為鎂合金銀色。通過分析在硅片上沉積AlN彩色薄膜的經驗，如圖4(g)-(l)所示，在AlN表層與Al粘合層之間插入Si中間層，形成AlN/Si/Al結構，得到了黃色薄膜。如圖4(m)所示，通過調整AlN表層厚度，得到了紅、橙、黃、綠、青、藍、紫色的AlN薄膜。在AlN/Si/Al薄膜中，AlN表層是折射層，而Si中間層是反射層，它們共同作用，使可見光發生干涉并合成了結構色。

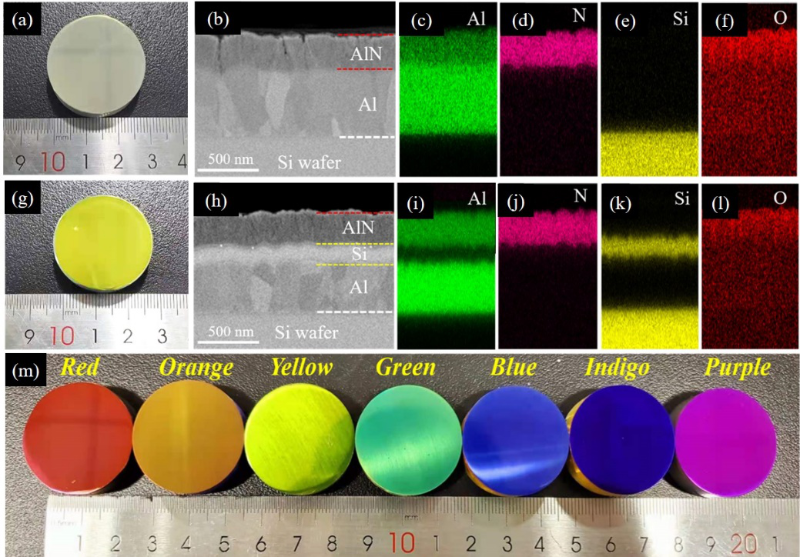

圖4. (a)-(f) AlN/Al薄膜樣品實物圖像、橫截面及元素成分。(g)-(l) AlN/Si/Al薄膜樣品實物圖像、橫截面及元素成分。(m) AlN/Si/Al -AZ31B彩色樣品實物圖像。

如圖5(a)-(c)所示，盡管AlN/Al-AZ31B不顯示彩色，但是它使鎂合金表面硬度從1.3 GPa增加到4.3 GPa，腐蝕電流密度從1.6×10-4 A/cm2下降到1.5×10-5 A/cm2。因此，AlN/Al 涂層雖然不能產生結構顏色，但是能提高鎂合金表面硬度和耐腐蝕性。由于Si中間層的高硬度和AlN層的晶粒細化效應，AlN/Si/Al-AZ31B的表面硬度增加到9.2GPa，是AlN/Al-AZ31B的2倍多，是AZ31B的7倍多。

同時，Si中間夾層的引入，產生了更平滑的AlN表面形態，從而獲得更好的耐腐蝕性。研究表明，AlN/Si/Al-AZ31B的腐蝕電流密度比AlN/Al-AZ31B降低了約兩個數量級，為2.4×10-6 A/cm2。如圖5(d)-(f)所示，在腐蝕實驗之后，未鍍膜的鎂合金表面幾乎被全部腐蝕成粉末狀物質。AlN/Al-AZ31B表面也出現了大量直徑約500μm的腐蝕坑。然而，AlN/Si/Al-AZ31B表面仍呈現出相對完整的結構，但仍有較明顯的小腐蝕坑。以上結果表明，硅中間層的引入既可以使AlN/Si/Al薄膜獲得結構顏色，同時可以提高其硬度和耐腐蝕性。

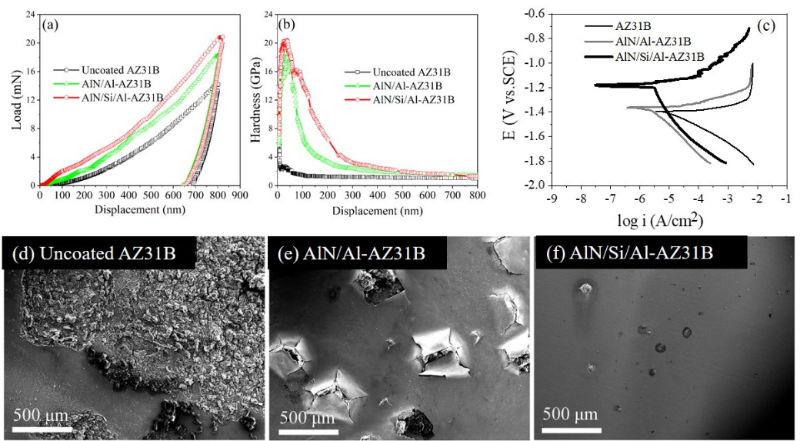

圖5. AZ31B，AlN/Al-AZ31B和黃色AlN/Si/Al-AZ31B薄膜樣品的力學及腐蝕性能。(a)載荷-位移曲線。(b)硬度-位移曲線。(c)在3.5%NaCl溶液中的極化曲線。(d)-(f)腐蝕表面形貌。

AlN/Si/Al-AZ31B利用薄膜干涉效應實現了可控的顏色，使其硬度達到9.2GPa，腐蝕電流密度降低到2.4×10-6 A/cm2；然而，Si中間層(硬度：23.2 GPa)與Al粘結層(硬度：1.2 GPa)之間存在巨大的硬度差異，可能導致薄膜在工作時容易發生斷裂破壞。另一方面，AlN表層屬于多晶態結構，內部存在大量的晶界和針孔缺陷，可能為腐蝕介質滲入AlN/Si/Al薄膜提供途徑。因此，AlN/Si/Al薄膜的力學性能及防腐蝕能力仍相對較弱，有必要進一步提高其硬度和耐腐蝕性。下一步將考慮在AlN/Si/Al薄膜的Si中間層和Al粘結層之間引入SiN/AlSiN/AlN梯度夾層，在保持薄膜的結構色外觀的前提下，進一步提高其硬度和防腐蝕性能。一方面，梯度夾層可以緩解硬質薄膜與軟質金屬基材之間的硬度差異，提高基材的承載能力。另一方面，梯度夾層的模糊截面可以使薄膜內部結構致密，抑制缺陷的生長，減少腐蝕性離子在薄膜的吸附和滲透，提高薄膜的防腐蝕性。

        以上就是采用薄膜干涉策略構建氮化鋁彩色功能薄膜 的所有內容了，感謝李鳳吉教授的分享。

1. 參考文獻

[1] 宋心遠, 結構生色和染整加工(一), 印染  (2005) 46-48.

[2] 宋心遠, 結構生色和染整加工(二), 印染  (2005) 44-47.

[3] X. Zhang, S. Jiang, M. Cai, H. Zhao, F. Pan, D. Miao, X. Ning, Magnetron sputtering deposition of Ag/Ag2O bilayer films for highly efficient color generation on fabrics, Ceramics International 46 (2020) 13342-13349.

[4] X. Shi, X. Yu, C. Nie, F. Li, S. Zhang, Controlled growth of nanocrystalline aluminum nitride films for full color range, Ceramics International 47 (2021) 21546-21553.

[5] X. Shi, S. Zhang, Y. You, D. Sun, X. Yu, J. Wang, H. Du, F. Li, Enhancing color tunability, corrosion resistance, and hardness of AlN/Al coatings on magnesium alloys via sputtering a Si interlayer, Vacuum 209（2023）111772.
